Eau dans l’air comprimé : diagnostic
L’air comprimé contient toujours de l’eau (vapeur). L’objectif n’est pas de l’« éviter », mais de contrôler où la condensation se produit et comment le condensat est évacué (drainage / gestion du condensat).
Conditions de référence : 100 CFM FAD · 25 °C / 50 % HR · 100 PSIG

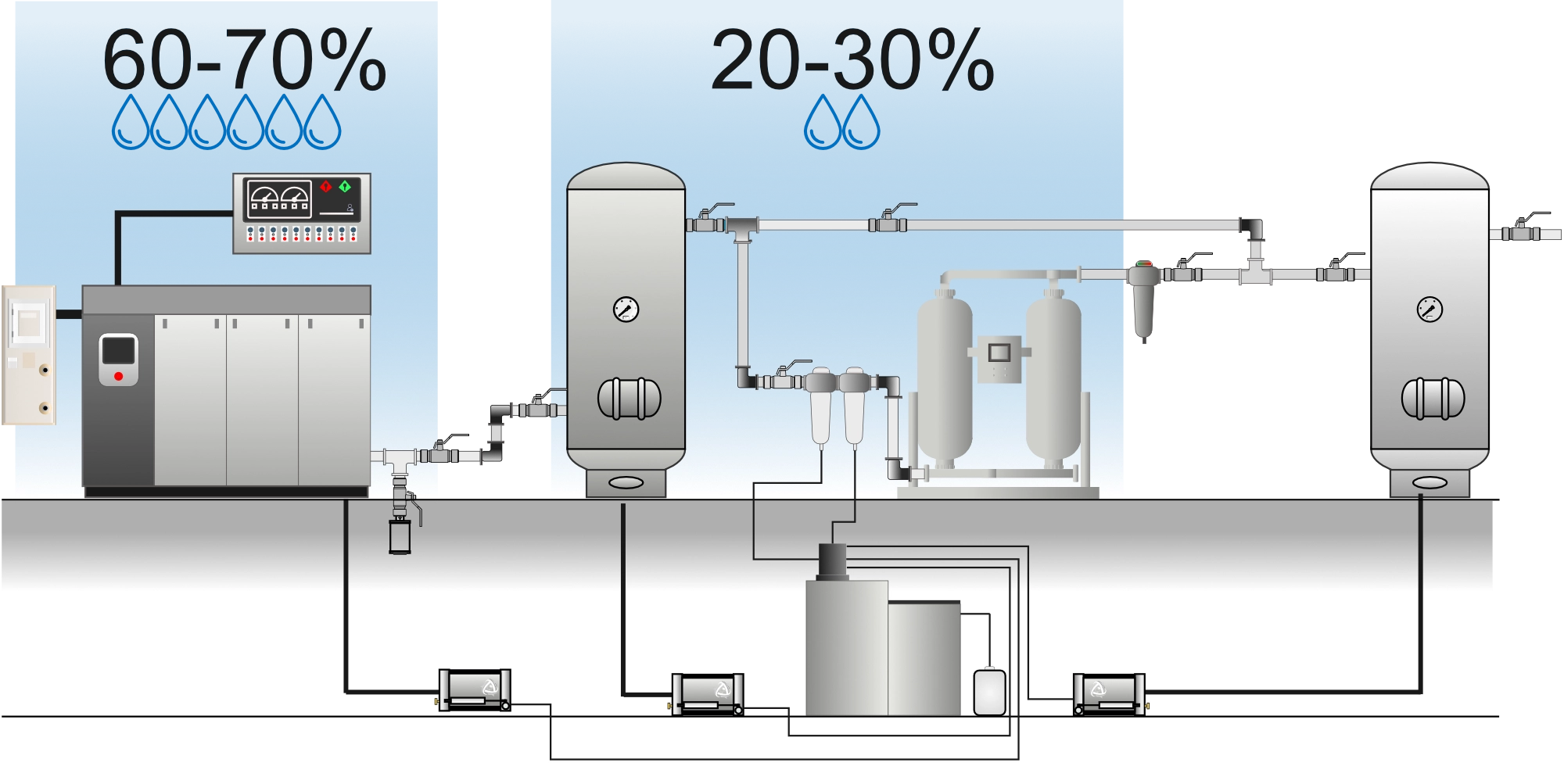

| Étape du système | Eau condensée (L/h) | Remarque |
|---|---|---|
| Eau totale entrant (vapeur) | ≈ 1,95 | Humidité absolue ≈ 11,5 g/m³ × 170 m³/h (FAD) |
| Post-refroidisseur + séparateur d’eau | ≈ 1,27 | ≈ 65 % — condensation principale après le post-refroidisseur + retrait du liquide en vrac |
| Réservoir + points bas | ≈ 0,20 | ≈ 10 % — décantation (réservoir) et purge des points de collecte |
| Filtre coalescent | ≈ 0,10 | ≈ 5 % — capture des aérosols (brouillard huile/eau), pas de retrait de vapeur |
| Sécheur réfrigéré (PDP 3 °C / 38 °F) | ≈ 0,35 | ≈ 18 % — vapeur résiduelle retirée (contrôle du point de rosée) |
| Résidu à la sortie | ≈ 0,04 | ≈ 2 % — re-condensation possible si T° réseau < PDP (zone froide) |
Valeurs indicatives. Les résultats réels varient selon la température de sortie du post-refroidisseur, l’efficacité du séparateur d’eau et des purges, ainsi que le point de rosée cible (PDP).
Checklist de vérification — sécheur et purges
- Température ambiante < 100 °F (38 °C) — salle compresseur conforme
- Température de l’air comprimé < 100 °F à l’entrée du sécheur
- Point de rosée affiché (PDP) = valeur attendue (consigne vs réel)
- Tous les drains fonctionnent (test manuel/visuel) — idéal : purge « zéro perte »
- Temporisation / cycle des drains correctement programmés
- Débit total ≤ capacité nominale du sécheur
- Drain du filtre coalescent en amont fonctionnel et ΔP acceptable (un ΔP nul indique un problème)
- Pas de condensation visible aux points d’utilisation
Ce qu’il faut savoir et faire
Pourquoi y a-t-il de l’eau ?
L’air atmosphérique contient naturellement de la vapeur d’eau. Après compression, l’air chaud se refroidit en aval (post-refroidisseur, réservoir, réseau). Dès que la température passe sous le point de rosée, une partie de la vapeur se transforme en eau liquide : c’est normal et inévitable.
Où se forme l’eau ?
- Post-refroidisseur : zone principale de condensation — là où on veut la capter
- Réservoir : condensation secondaire + décantation du liquide
- Tuyauterie (points bas) : accumulation si absence de pente, de points de collecte et de purge
- Point d’utilisation : dernier endroit critique — souvent « trop tard »
Rôle de chaque équipement
- Post-refroidisseur : force la condensation tôt, dans une zone contrôlable
- Séparateur d’eau : retire le liquide en vrac — jamais 100 % efficace
- Filtre coalescent : capture les aérosols/brouillard — pas la vapeur
- Purges : évacuent le condensat collecté — souvent plus critiques que le reste
- Sécheur : seul équipement qui retire la vapeur (abaisse le PDP)
Causes fréquentes de problèmes d’eau
- Refroidissement insuffisant (post-refroidisseur) ou séparateur d’eau encrassé / mal dimensionné
- Purges bloquées, sous-dimensionnées, mal réglées ou contournées
- Réseau sans pente, sans points de collecte, ou avec de mauvais points de drainage
- Croire qu’un filtre « sèche » l’air (un filtre traite surtout le liquide et les aérosols, pas la vapeur)
Bonnes pratiques — actions terrain
- Retirer l’eau le plus tôt possible : post-refroidisseur → séparateur d’eau → purge automatique
- Vérifier et tester régulièrement toutes les purges et points de collecte
- Installer des coudes de collecte aux points bas + purge dédiée
- Prendre les sorties d’air par le haut de la conduite principale
Principes thermodynamiques
La compression élève fortement la température de l’air. En aval, l’air se refroidit (post-refroidisseur, réservoir, tuyauterie). Lorsque la température descend sous le point de rosée sous pression (PDP), la vapeur d’eau condense en liquide. La stratégie consiste à provoquer cette condensation dans des zones maîtrisées, puis à évacuer le condensat efficacement.
Efficacité du séparateur d’eau
Un séparateur d’eau retire les gouttelettes (eau libre / liquide en vrac), mais n’abaisse pas le point de rosée. Toute vapeur restante demeure dans l’air et pourra condenser plus loin si le réseau traverse une zone plus froide.
Dimensionnement des purges
- Estimer le débit de condensat attendu (L/h) selon le débit en CFM et les conditions d’admission.
- Sélectionner des purges automatiques (électroniques, à flotteur ou « zéro perte ») capables d’évacuer ce débit.
- Prévoir une marge de 20–30 % pour les pics de charge, l’humidité saisonnière et les périodes de surdébit.
Sélection du sécheur
- Réfrigéré : PDP typique ≈ 3 °C (38 °F) — applications industrielles courantes.
- Dessiccant : PDP −40 °C (−40 °F) ou moins — instrumentation, procédés critiques.
- Valider la classe ISO 8573-1 requise par le procédé (spécification client / qualité).
Problèmes de point de rosée — causes et diagnostic
Le point de rosée sous pression (PDP) est la température à laquelle la vapeur d’eau commence à condenser dans l’air comprimé, à la pression de service (ex. 100 PSIG). Un PDP trop élevé augmente immédiatement le risque de condensation en aval, surtout en présence de sections de réseau plus froides.
Facteurs affectant la performance du sécheur
| Facteur | Impact sur le PDP | Recommandation |
|---|---|---|
| Température d’entrée air | +20 °F de l’air comprimé → baisse de performance de 35 à 50 % du sécheur | Maintenir T° entrée ≤ 100 °F (38 °C) aux filtres et au sécheur |
| Température ambiante | +10 °F → PDP augmente de ~3–5 °F selon les sécheurs | Salle compresseur ≤ 100 °F, ventilation adéquate |
| Débit supérieur à la capacité | Surcharge → PDP monte rapidement | Ne jamais dépasser 100 % de la capacité nominale |
| Pression d’entrée | Pression basse → efficacité réduite | Respecter la pression min. spécifiée (généralement ≥ 80 PSIG) |
| Encrassement échangeur | Transfert thermique réduit → PDP élevé | Nettoyage périodique des ailettes / condenseur |
| Charge en réfrigérant | Fuite = perte de capacité | Vérifier annuellement, réparer les fuites |
Règles pratiques
- Règle du 20 °F : pour chaque 20 °F (11 °C) au-dessus de 100 °F à l’entrée, la capacité du sécheur réfrigéré diminue d’environ 40 %.
- Marge de sécurité : dimensionner le sécheur au débit maximal en considérant le CTD du post-refroidisseur.
- Point de rosée atmosphérique vs sous pression : un PDP de 38 °F (3 °C) à 100 PSIG équivaut à un point de rosée atmosphérique d’environ −22 °F (−30 °C).
- Condensation en aval : si la tuyauterie traverse une zone plus froide que le PDP, l’eau va condenser — même avec un sécheur fonctionnel.
Diagnostic d’un PDP élevé — liste de vérifications
- Vérifier la température d’entrée de l’air (≤ 100 °F ?)
- Vérifier le débit réel vs la capacité nominale du sécheur
- Inspecter le condenseur / échangeur (encrassement, ventilateur)
- Contrôler la charge de réfrigérant (voyant, pressions HP/BP)
- Vérifier le fonctionnement de la purge du sécheur
- Mesurer le PDP avec un hygromètre calibré (pas seulement l’affichage intégré)
- Vérifier le filtre coalescent en amont (ΔP, saturation)
Classes ISO 8573-1 — point de rosée
| Classe | PDP max. (°C) | PDP max. (°F) | Application typique |
|---|---|---|---|
| 1 | −70 | −94 | Électronique, semi-conducteurs |
| 2 | −40 | −40 | Instrumentation, procédés critiques |
| 3 | −20 | −4 | Peinture, applications sensibles |
| 4 | +3 | +37 | Industrie générale (sécheur réfrigéré) |
| 5 | +7 | +45 | Applications peu exigeantes |
| 6 | +10 | +50 | Usage basique, outils pneumatiques |
Source : ISO 8573-1:2010. Le PDP est mesuré à la pression de service, pas à pression atmosphérique.
Normes et références
- ISO 8573-1:2010 — Classes de pureté de l’air comprimé
- ISO 7183 — Spécifications et essais des sécheurs
- CAGI Data Sheets — Performance des compresseurs et sécheurs
