Comment reconnaître un type de compresseur d’air

Cette fiche explique comment identifier rapidement le type de compresseur présent dans une installation industrielle. Les indices visuels, mécaniques et sonores permettent d’évaluer avec précision la technologie utilisée : structure externe, bruit de fonctionnement, plaque signalétique et composants clés.

1. Observation générale

Forme générale : réservoir d’huile pressurisé ou non, cylindres visibles, cabinet insonorisé.
Refroidissement : ventilateur axial ou radiateur important → souvent compresseur à vis.
Nombre d’étages : diamètres de cylindres différents → bon indicateur d’un compresseur à pistons > 150 PSIG.
Plaque signalétique : ACFM/FAD, HP/kW, pression maximale.
Raccordements : sortie d’air, drain automatique, refroidisseur (radiateur).

2. Questions pour identifier le type de compresseur

Question	Indice d’identification
Y a-t-il un seul tuyau de sortie ?	Typiquement un compresseur
Ventilation importante / chaleur expulsée ?	Compresseur à vis
Débit affiché en ACFM ou FAD ? (sécheur en SCFM)	Vis, piston ou scroll
Bruit alternatif (pop-pop) ?	Compresseur à piston
Machine très compacte et silencieuse ?	Vis ou scroll
Deux pistons de diamètres différents ?	Compresseur à pistons > 150 PSIG
La vitesse moteur varie ?	VSD (Variable Speed Drive)

3. Confirmation du type de compresseur

Indicateur	Interprétation
Séparateur air/huile	Compresseur à vis lubrifiées ou à palettes
Cylindres exposés	Compresseur à piston
Plusieurs étages (diamètres différents)	Compresseur haute pression
Deux blocs de compression / refroidisseur inter-étage	Vis non lubrifiées

4. Modes de modulation

Mode	Description	Observation terrain
Charge / Vide	Moteur tourne toujours, en compression et à vide	Bruit cyclique, pressostat
Modulation	Restriction d’admission, étranglement à l’aspiration	Pression stable, valve modulante
VSD	Variation de la vitesse moteur ; le son change d’intensité lentement	Variation sonore, panneau VFD
Start / Stop	Arrêt du moteur à pression atteinte, redémarrage lorsque la pression baisse au point de démarrage	Principalement petits compresseurs

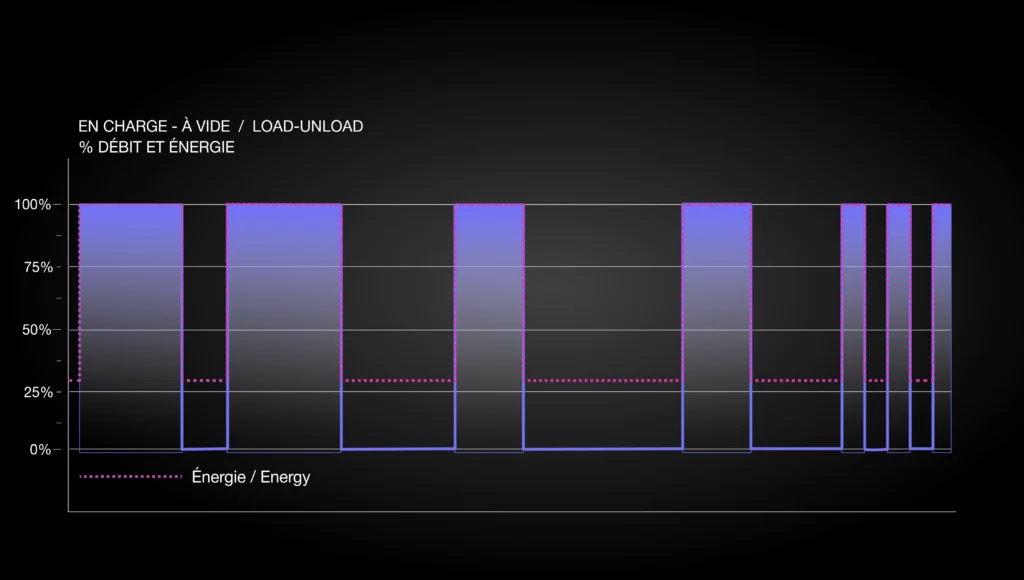

Courbe de pression — modulation charge/vide (load/unload) — Charge / vide (load/unload).

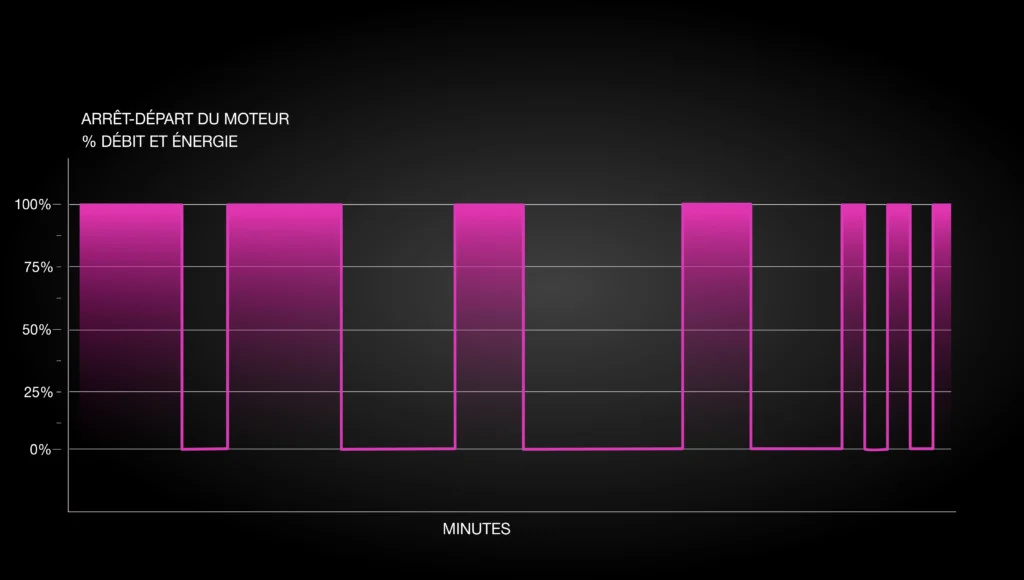

Courbe de pression — modulation arrêt/départ (start/stop) — Arrêt / départ (start/stop).

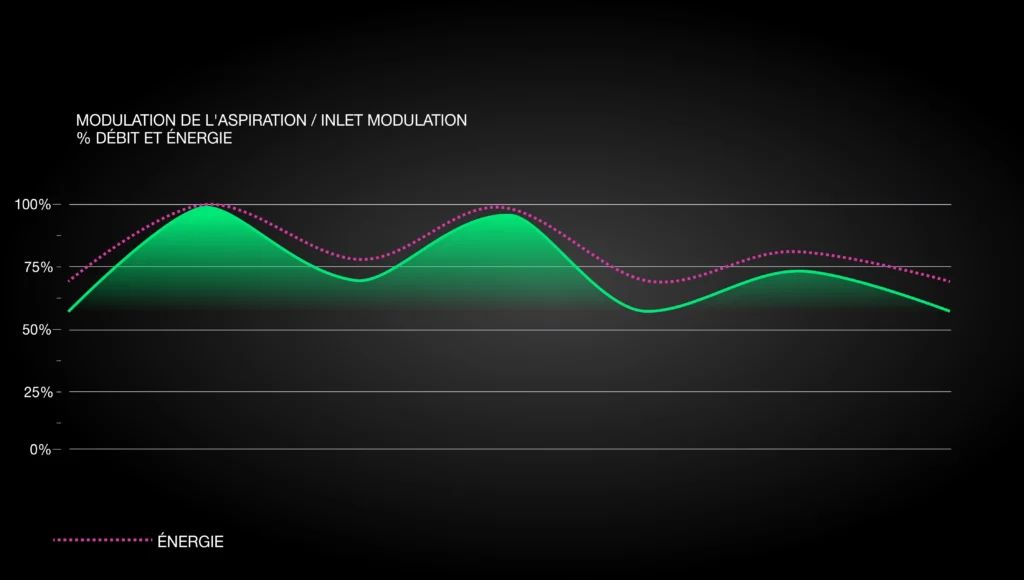

Courbe de pression — modulation à l'aspiration — Modulation à l'aspiration.

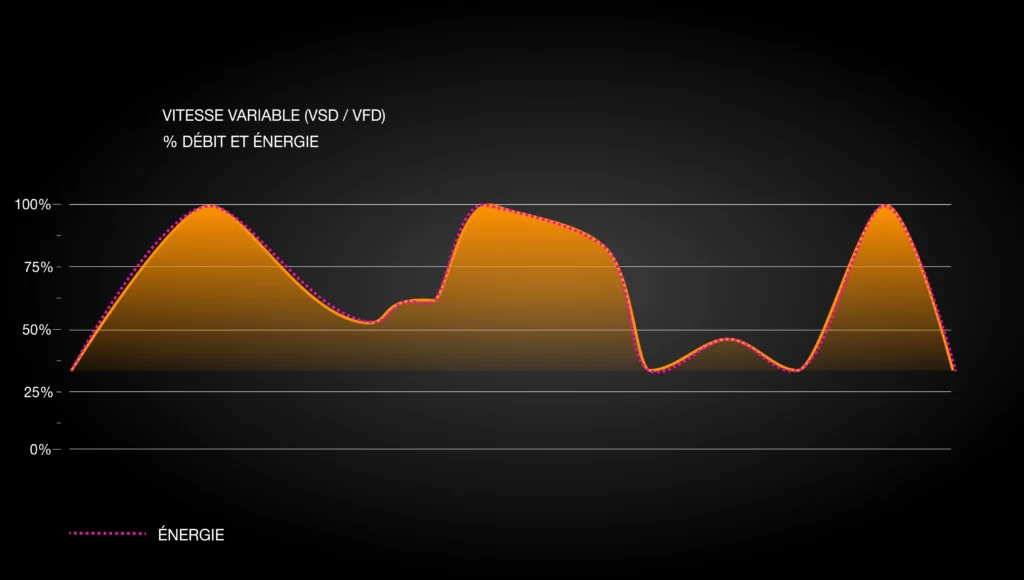

Courbe de pression — vitesse variable (VSD) — Vitesse variable (VSD).

5. Méthode synthèse pour reconnaître un compresseur

Observer la structure externe (cylindres, réservoir d’huile, ventilateur).
Écouter le fonctionnement : continu = vis ; alternatif = souvent à piston.
Analyser la plaque signalétique : ACFM/FAD = compresseurs industriels.
Identifier les composants clés : séparateur air/huile, refroidisseurs.
Vérifier la modulation : charge/vide, VSD ou start/stop.

Référence interne : fiche « Identifier un compresseur d’air », Onyx M3.

Questions fréquentes

Comment savoir si un compresseur est à vis ou à piston ?

Un compresseur à vis a un fonctionnement continu, un cabinet insonorisé, une ventilation importante et un séparateur air/huile. Un compresseur à piston a un bruit alternatif (pop-pop) et des cylindres exposés.

Comment reconnaître un compresseur haute pression (> 150 PSIG) ?

Repérer plusieurs étages de compression : deux pistons (ou blocs) de diamètres différents avec un refroidisseur inter-étage sont un bon indicateur d'un compresseur à pistons de plus de 150 PSIG.

Comment savoir si un compresseur est à vitesse variable (VSD) ?

La vitesse du moteur varie : l'intensité sonore change lentement et un panneau VFD (variateur de fréquence) est présent. Les autres modes courants sont charge/vide, modulation à l'aspiration et arrêt/départ.
