Position du réservoir d’air : sec ou humide ?
La meilleure pratique industrielle générale est la configuration à deux réservoirs : un réservoir humide avant le sécheur (amortit les cycles du compresseur et favorise la condensation de l’eau) et un réservoir sec après (stocke l’air sec et stabilise la pression du réseau). Le réservoir n’est pas qu’un volume : c’est un outil de stabilisation énergétique et pneumatique.
Configurations de systèmes composés de sécheurs réfrigérés et de sécheurs dessiccants sans purge chauffée (heatless).
Tableau récapitulatif — configurations recommandées
| Configuration | Objectif principal | Type de sécheur | Cas d’usage typique |
|---|---|---|---|
| Réservoir sec et humide | Stabiliser débit et pression, maximiser la séparation d’eau | Réfrigéré / heatless | Usine avec charge variable et réseau étendu |
| Réservoir humide seul | Protection du sécheur, régulation simple | Réfrigéré / heatless | Installations simples, charge relativement stable |
| Réservoir sec seul | Protection du sécheur dessiccant et de l’après-filtre | NE PEUT PAS être configuré avec un sécheur dessiccant | Air critique, instrumentation, procédés sensibles |
Principes généraux à retenir
- Le réservoir n’est pas seulement un volume : c’est un outil de stabilisation énergétique et pneumatique
- Le sécheur n’aime pas les variations rapides de débit
- La séparation de l’eau libre doit se faire le plus tôt possible
- Le positionnement influence directement : la performance du sécheur, la consommation énergétique, la fiabilité du réseau et la qualité de l’air livré

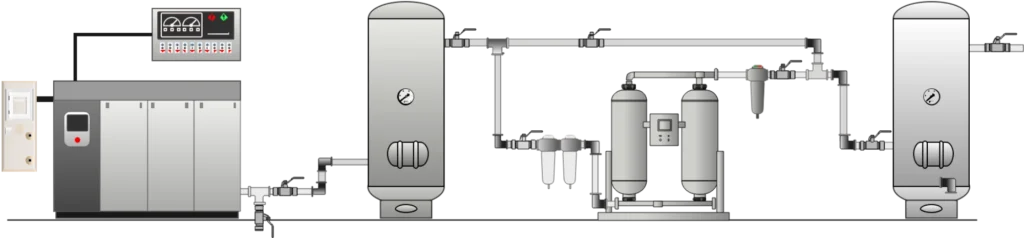

Configuration 1 — réservoir sec et réservoir humide
Raison technique
Cette configuration est considérée comme la meilleure pratique industrielle générale.
- Le premier réservoir (humide) : amortit les cycles charge/décharge du compresseur, réduit les pointes de débit instantanées et favorise la condensation naturelle de l’eau
- Le sécheur reçoit : un débit plus stable et un air déjà partiellement débarrassé de l’eau libre
- Le second réservoir (sec) : stocke de l’air sec, stabilise la pression réseau et réduit les appels de débit brusques sur le sécheur
Cette configuration maximise l’efficacité du sécheur et réduit les pertes énergétiques.
Exemple d’application
- Usine manufacturière avec plusieurs postes pneumatiques intermittents et des variations de demande importantes
- Sécheur réfrigéré dimensionné proche de la capacité du compresseur
- Objectif : stabilité, longévité, performance globale du système

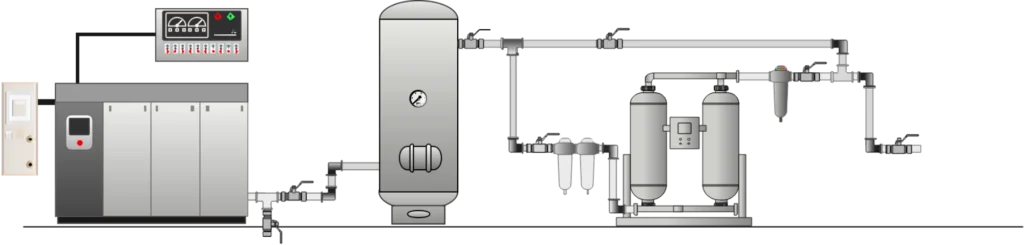

Configuration 2 — réservoir humide seul
Raison technique
Cette configuration est une version simplifiée, souvent utilisée par défaut.
- Le réservoir agit comme : tampon de débit et séparateur primaire d’eau
- Le sécheur est protégé contre : les pointes de débit et les démarrages trop fréquents
- Absence de réservoir sec : moins de stockage d’air sec, pression réseau plus directement dépendante du sécheur
Acceptable lorsque la demande est relativement stable.
Exemple d’application
- Atelier de fabrication légère
- Peu de variations de charge, réseau court
- Sécheur réfrigéré avec purge électronique efficace

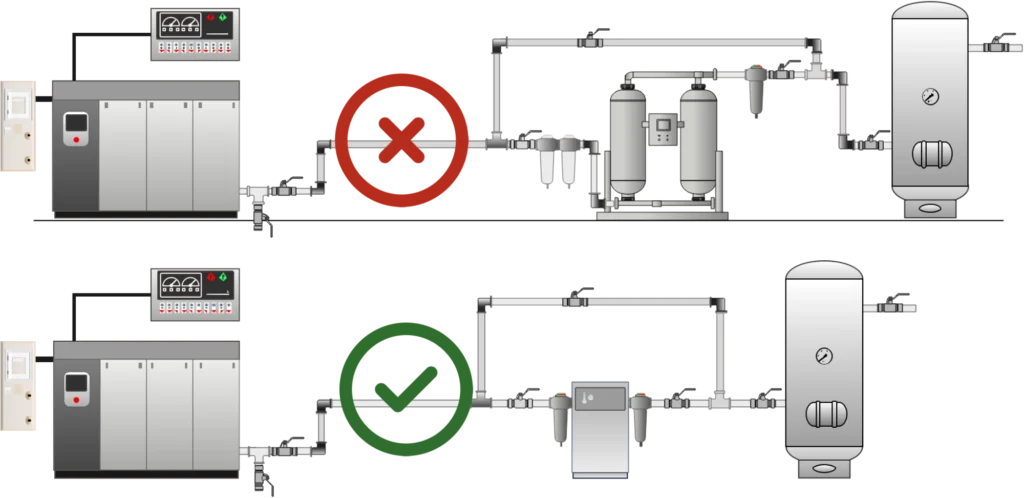

Configuration 3 — réservoir sec seul
Raison technique
Cette configuration est spécifique et doit être utilisée intentionnellement — surtout avec un sécheur dessiccant heatless.
- Le sécheur reçoit : un air chaud et humide, sans amortissement de débit, toujours à 100 % du débit du compresseur sans option de modulation (charge/vide)
- Avantage recherché : tout l’air stocké est déjà sec ; aucune recontamination en eau après séchage
- Inconvénients :
- variations de débit directement transmises au compresseur — réaction immédiate aux variations de pression entre le sécheur et le compresseur ; le sécheur dessiccant agit comme une valve anti-retour, ce qui empêche la lecture de la pression du réseau d’air
- risque de surdimensionnement
- stress accru sur les cycles de purge (heatless)
À utiliser lorsqu’une opération requiert un débit dépassant la capacité du sécheur d’air réfrigéré. Utiliser la configuration 1 lors de l’utilisation d’un sécheur dessiccant.
Exemple d’application
- Air d’instrumentation, procédés sensibles à l’humidité
- Réseaux critiques avec faible volume total
- Sécheur heatless avec contrôle précis de la purge
Spécificités — sécheur réfrigéré
- Toujours favoriser : un réservoir en amont et une séparation d’eau efficace avant le sécheur
- Le sécheur réfrigéré : ne retire pas la vapeur résiduelle et est très sensible aux variations rapides de débit
La configuration Compresseur → Réservoir → Sécheur est généralement optimale.
Spécificités — sécheur dessiccant heatless
- Le coût énergétique principal provient de la purge
- Toute instabilité de débit : augmente la consommation d’air de purge et dégrade le point de rosée
- Deux approches valides : réservoir humide avant le sécheur (stabilité) ou réservoir sec après le sécheur (qualité maximale)
Le choix dépend du compromis qualité / efficacité énergétique.
Synthèse finale
- Il n’existe pas de configuration universelle
- Le positionnement des réservoirs doit être : intentionnel, basé sur la qualité d’air requise et cohérent avec le type de sécheur
- Une mauvaise disposition peut : augmenter la consommation énergétique, réduire la durée de vie des équipements et créer des problèmes d’eau récurrents dans le réseau
